自作LEDテールランプ　１

ほとんど外側からは見えません。	スモール点灯	ブレーキ点灯

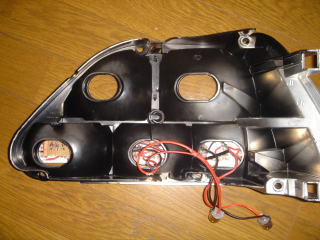

ブレーキ側の抵抗です。	この形でホットボンドで固定します。	裏側です。

下：余分なレンズを割って取ります。	ブレーキ10個並べました。	裏側です。

C140に魅せられて・・・。>>ＬＥＤテールランプ　１

ＬＥＤの作成が始めての方は、オーディオＱさんのＨＰで勉強＆購入されるのがいいかと思います。

製作日数：１日

難易度：★★★

どちらも、テール本体を加工してませんので、後々外す時が楽です。

簡単ですが、↓こんな感じです。

①適当な幅のプラ板にＬＥＤを４個に対してＣＲＤを４個付け、コレを横に10個二列つくります。次にＣＲＤを４個～5個のＬＥＤに対して1個接続。スモール部分のＬＥＤを9個並べます。

②ＣＲＤとＬＥＤに配線約３０ｃｍ（ブレーキ、スモール）を繋ぎ、テールレンズのリフレクター内に装着。この際、多めにホットボンドで固定します。

③後は出来たも同然！ＬＥＤとＣＲＤから出ている配線をバルブの金口ソケットに接続させ、その中にホットボンドを流し込み完成です！

	用意する物ＦｌｕｘＬＥＤ　　５８個黒赤の配線　　２ｍほど抵抗（ＣＲＤ１５ｍＡ）　　４４個厚めのプら板（白）ホットボンド半田ゴテバルブの金口ソケット　　４個
自己責任でお願いします。マネをして失敗しても知りません。
